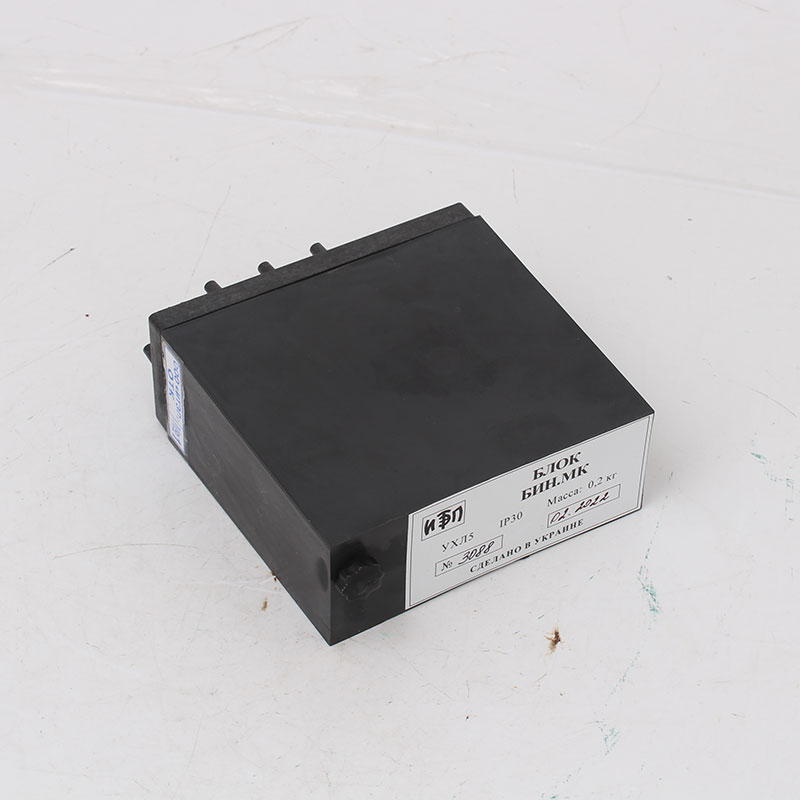

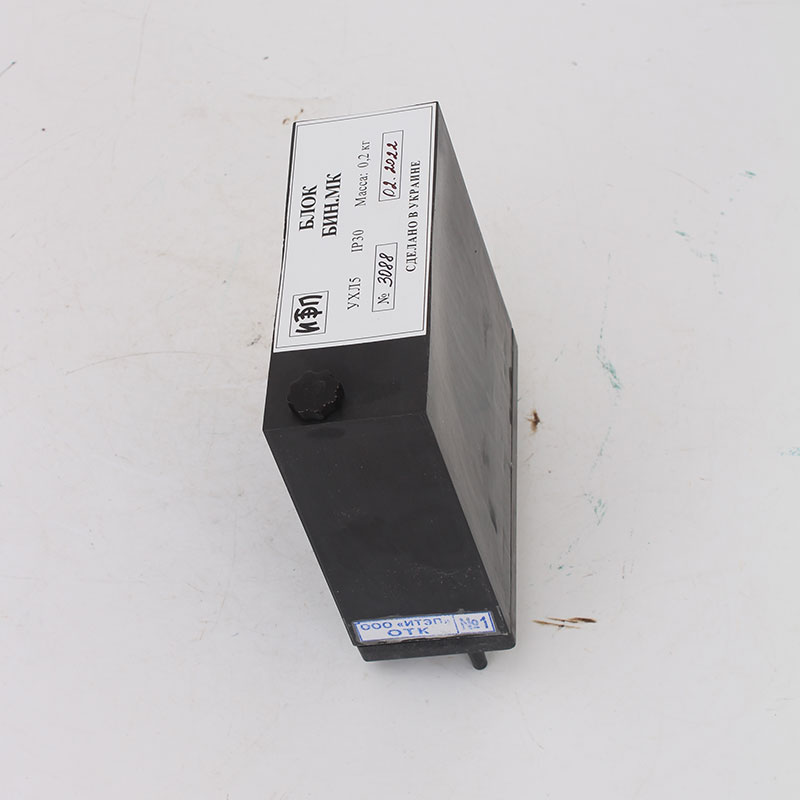

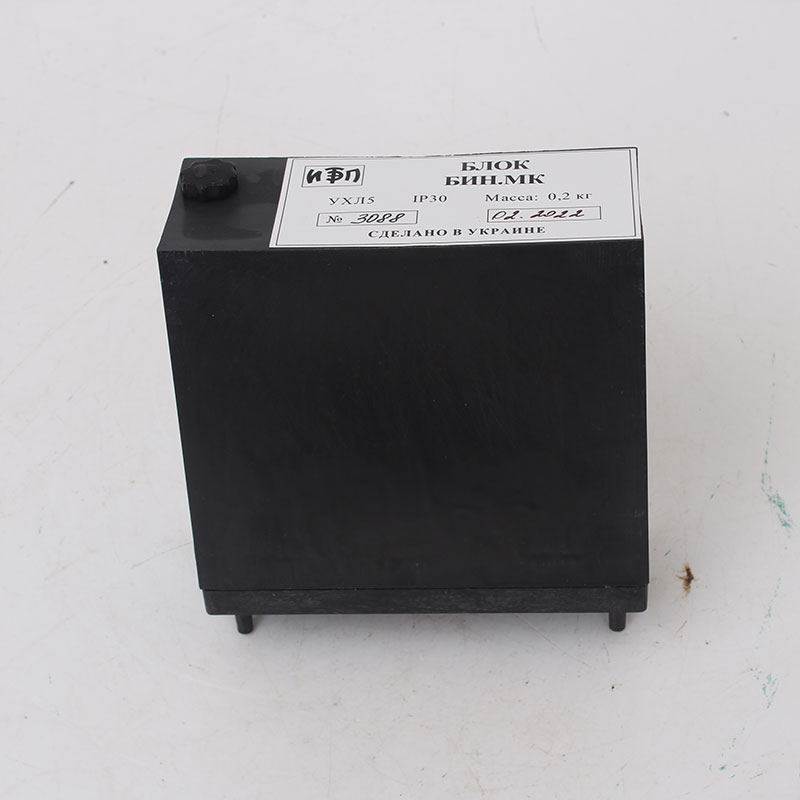

Блок БИН-МК

Цена по запросу
В наличии
Артикул товара: 2539
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.06.2022 * 1050 ₽**

СДЭК 06.06.2022* 920 ₽**

DPD 04.06.2022* 400 ₽**

Самовывоз 05.06.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Производитель ИТЭП
Дополнительные характеристики
Напряжение питания12 В
Потребляемая мощность2 Вт
Тип крепленияВинтовое

Блок БИН-МК предназначен для визуальной индикации уровня токовой нагрузки в отходящей цепи взрывозащищенных коммутационных аппаратов.

Эксплуатация

Блоки БИН-МК предназначены для эксплуатации в следующих условиях:

  • температура окружающего воздуха от -10 до +60°С;
  • относительная влажность окружающей среды до 100% при температуре 35°С;
  • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
  • рабочее положение блока в пространстве не регламентируется.

Комплект поставки

  • Блок БИН-МК с гнездом соединителя - 1 шт.
  • Гнездо соединителя - 1 шт.
  • Панель индикации с гнездом соединителя (исполнение панели оговаривается при заказе) - 1 шт.
  • Руководство по эксплуатации - 1 экз.

Пример записи обозначения аппаратов защиты при заказе: "Блок индикации нагрузки типа БИН-МК (ПИЖЦ 656115.042)"

Технические характеристики

Номинальное напряжение питания блока частотой 50 Гц, В

12

Диапазон изменения рабочего напряжения от номинального

от 85% до 110%

Пределы индикации токовой нагрузки

0,2 Iном ... 2 Iном

Сопротивление измерительного входа, кОм, не менее

47

Допустимое импульсное напряжение на измерительном входе, В, не более

300

Потребляемая блоком мощность, Вт, не более

2

Габаритные размеры блока БИН-МК, мм

122 x 120 x 48

Масса блока индикации, кг, не более

0,36

Гарантии

Наше предприятие гарантирует соответствие аппарата требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

По истечении гарантийного срока, установленного предприятием-изготовителем и в дальнейшем не реже 1 раза в 2 года, аппарат должен быть выдан на поверхность для осуществления его полной проверки.

Исполнение

В блок также встроены элементы, обеспечивающие совместно с реле утечки контроль сопротивления изоляции разомкнутых силовых контактов вакуумного контактора (контроль вакуума камер).

Конструктивно блок выполнен в виде пластмассового корпуса, на основании которого крепится вилка соединителя и печатная плата с элементами. На основании также имеется ключ для безошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.

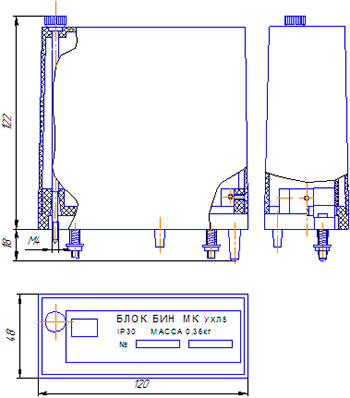

Рис.1. Габаритные и присоединительные размеры блока БИН-МК
Рис.1. Габаритные и присоединительные размеры блока БИН-МК
