Основные характеристики | |
---|---|
Категория | Устройства защиты от перенапряжений |
Производитель | Akip Don |
Дополнительные характеристики | |
---|---|
Диапазон измерений | 40-430 В, 0-60 А, 0-15 кВт |
Тип крепления | на din-рейку |

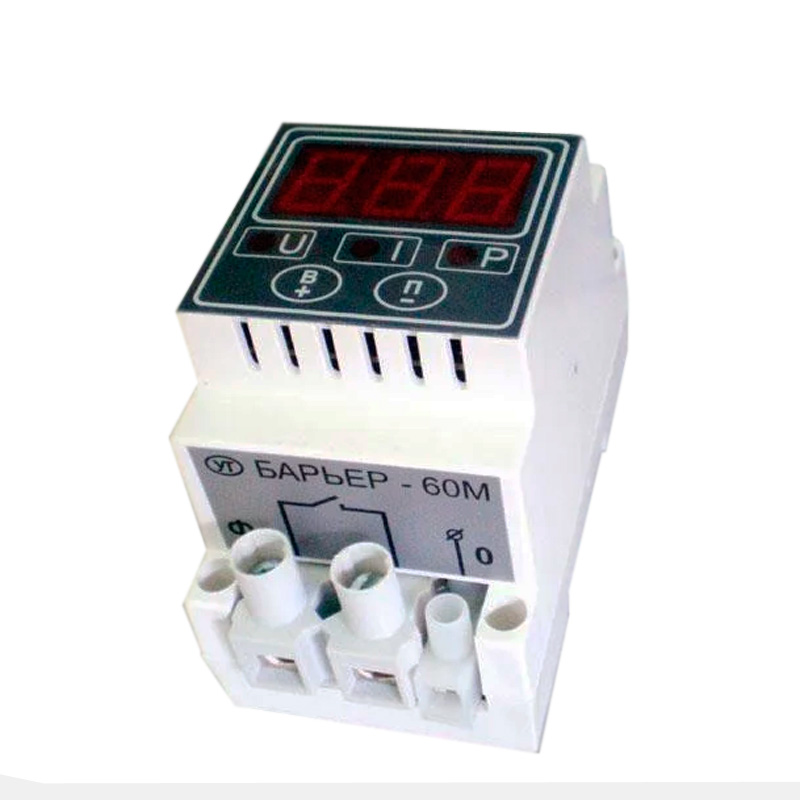

Автомат защиты Барьер-60М предназначен для автоматического выключения любой сетевой аппаратуры, суммарная потребляемая мощность которой не превышает 13 киловатт, если напряжение в электросети превышает верхний предел отключения, заданный в настройках прибора или понижается ниже заданного нижнего предела отключения и автоматического включения, если напряжение восстанавливается и находится в разрешенном диапазоне, а также для выключения аппаратуры если потребляемый ток или мощность превышают заданные в параметрах значения и включения если нагрузка не превышает эти значения. Прибор также предназначен для индикации текущего эффективного (среднеквадратичного) значения напряжения электросети или текущего эффективного значения потребляемого тока или полной потребляемой мощности.
Конструкция
Автомат защиты Барьер-60М представляет собой выключатель, управляемый микропроцессором, который анализирует параметры электросети и если они не соответствуют параметрам значения которых заданны в настройках, выдает сигнал на отключение нагрузки. Если параметры приходят в норму (в заданные пределы), после задержки, величина которой задается при настройке прибора, выдается сигнал на включение нагрузки. Коммутация нагрузки осуществляется электромагнитным реле.
Максимальный коммутируемый ток при cos φ =1 | 60 Ампер |
Максимальная мощность нагрузки | 13000 Ватт |
Верхний предел напряжения | 225-270 Вольт |
Нижний предел напряжения | 100-215 Вольт |
Технология сверхбыстрого срабатывания "ПРИМА" | Нет |
Время выключения по верхнему пределу напряжения | 0,02 сек |
Время выключения по нижнему пределу напряжения | не более 1 сек |
Время выключения по верхнему пределу тока и мощности | 0,1 – 5,1 сек |
Диапазон измеряемого напряжения | 40-430 Вольт |
Погрешность вольтметра | не более 1% |
Диапазон измеряемой силы тока | 0,0 – 60,0 А |
Погрешность измерения тока | не более 1% |
Диапазон измеряемой мощности | 0,0 – 15,0 кВт |
Время задержки включения нагрузки | 5-900 сек |
Способ монтажа (подключения) | DIN-рейка |
Габаритные размеры | 5 х 9 х 6,5 см (эквивалент 3 стандартных токовых автомата) |
Работа устройства
При подаче напряжения на вход прибора вольтметр покажет напряжение в сети.
Светодиод напряжения мигает… Если напряжение в сети в норме (170 - 250 В) через 5 секунд произойдет включение нагрузки, если не в норме (меньше 170 или больше 250 Вольт) светодиод будет мигать и нагрузка к сети не подключится до тех пор пока напряжение не придет в норму. После подключения нагрузки происходит измерение тока и потребляемой мощности и если хоть одно значение превышает заданное в настройках происходит отключение нагрузки на время заданное в параметрах. Затем цикл повторяется. Если все в номе нагрузка подключается, а прибор следит за параметрами и если хоть один не в норме происходит отключение нагрузки. Во всех случаях мигание светодиодов сигнализирует о том что параметр не в норме или был не в норме или отрабатывается заданное в параметрах время таймера, а также то что нагрузка отключенна.
Для изменения параметров заданных по умолчанию необходимо нажать кнопку В и выбрать из меню параметр который необходимо изменить. Выбрать параметр можно двумя способами. Первый, несколько раз нажимать кнопку В до появления необходимого параметра. Второй, нажать и удерживать кнопку В, параметры будут высвечиваться по очереди U, I, P, U. НП, U. ВП, I. ВП, P. ВП, ВР, I.BЗ
Для выбора необходимо отпустить кнопку в момент индикации нужного параметра.
Во всех случаях после последнего отпускания любой из кнопок В или П система через 6 секунд переходит в основной режим (контроль параметров заданных ранее и индикации текущего значения напряжения или тока или мощности).
Выбранный параметр необходимо подтвердить нажав кнопку П. После подтверждения появляется значение параметра. Далее кнопкой ( +) значение можно увеличить а кнопкой (–) уменьшить. Кнопки можно нажимать несколько раз увеличивая или уменьшая число на единицу с каждым нажатием или нажать и удерживать. В этом случае число будет увеличиваться или уменьшаться автоматически до тех пор пока кнопка не будет отпущена или не будет достигнут нижний или верхний предел. Выбрав нужное значение параметра необходимо подождать 6 секунд. Выбранное значение будет сохранено в энергонезависимой памяти а система перейдет в основной режим.
Настройку параметров можно производить при напряжении на входе прибора от 40 до 430 Вольт.
В приборе предусмотрена возможность корректировки показаний вольтметра и амперметра. При необходимости вольтметр и амперметр прибора можно настроить по эталонному вольтметру и эталонному амперметру.
Для этого необходимо нажать кнопку П, подать на прибор питание, после появления цифр на индикаторе отпустить кнопку.
Кнопкой В выбрать параметр U.F (для настройки вольтметра) или I.F (для настройки амперметра). Подтвердить выбранный режим нажав кнопку П. На индикаторе появятся показания вольтметра (или амперметра). Затем нажимая приблизительно раз в секунду кнопки + или - добиться необходимых показаний и подождать 6 секунд. Прибор перейдет в основной режим, новые коэффициенты сохранятся в энергонезависимой памяти. Амперметр можно подстраивать таким образом если ток в цепи 40 - 50 ампер. При меньших значениях тока подстройку производить не рекомендуется. Для подстройки вольтметра ограничений нет.

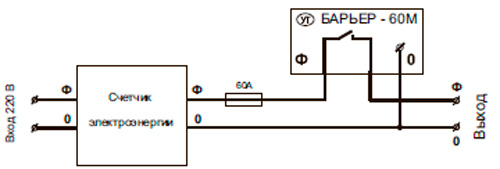

Рис.1. Схема подключения автомата защиты Барьер-60М
