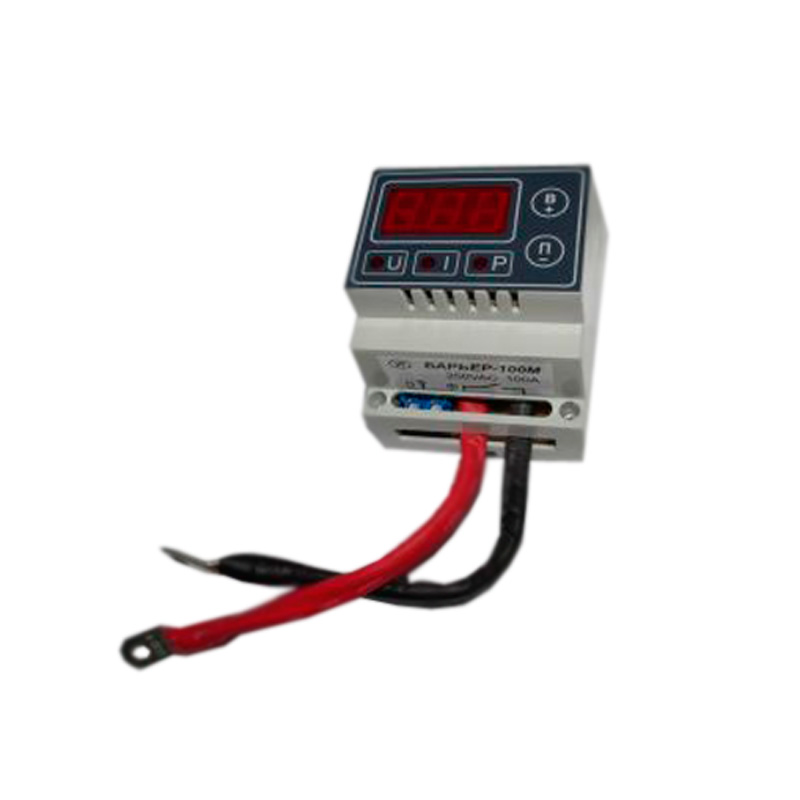

Автомат защиты Барьер-100М

Автомат защиты Барьер-100М предназначен для автоматического выключения любой сетевой аппаратуры, суммарная потребляемая мощность которой не превышает 25 киловатт, если напряжение в электросети превышает верхний предел отключения, заданный в настройках прибора или понижается ниже заданного нижнего предела отключения и автоматического включения, если напряжение восстанавливается и находится в разрешенном диапазоне, а также для выключения аппаратуры если потребляемый ток или мощность превышают заданные в параметрах значения и включения если нагрузка не превышает эти значения.

Прибор также предназначен для индикации текущего эффективного (среднеквадратичного) значения напряжения электросети или текущего эффективного значения потребляемого тока или полной потребляемой мощности.

Исполнение

Прибор представляет собой выключатель, управляемый микропроцессором, который анализирует параметры в электросети, и если они не соответствуют заданным в настройках значениям, выдает сигнал на отключение нагрузки. Если параметры приходят в норму (в заданные пределы), то после задержки, величина которой задается при настройке прибора, выдается сигнал на включение нагрузки. Коммутация нагрузки осуществляется электромагнитным реле.

Прибор отображает на светодиодном экране только одно текущее значение выбранного параметра – напряжение, ток или мощность. Однако превышение заданных пределов отслеживается одновременно по всем трем параметрам. При срабатывании устройства мигающий светодиод показывает, какой именно параметр вышел из допустимых пределов.

БАРЬЕР-100М имеет возможность настройки верхнего и нижнего пределов отключения по напряжению; верхних пределов отключения по току и мощности; времени задержки выключения по току и мощности; времени задержки включения.

Монтаж прибора производится на стандартную DIN-рейку, подключение осуществляется через гибкие силовые выводы с мощными наконечниками под винт М6.

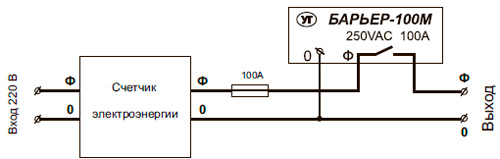

Рис.1. Схема подключения автомата защиты Барьер-100М
