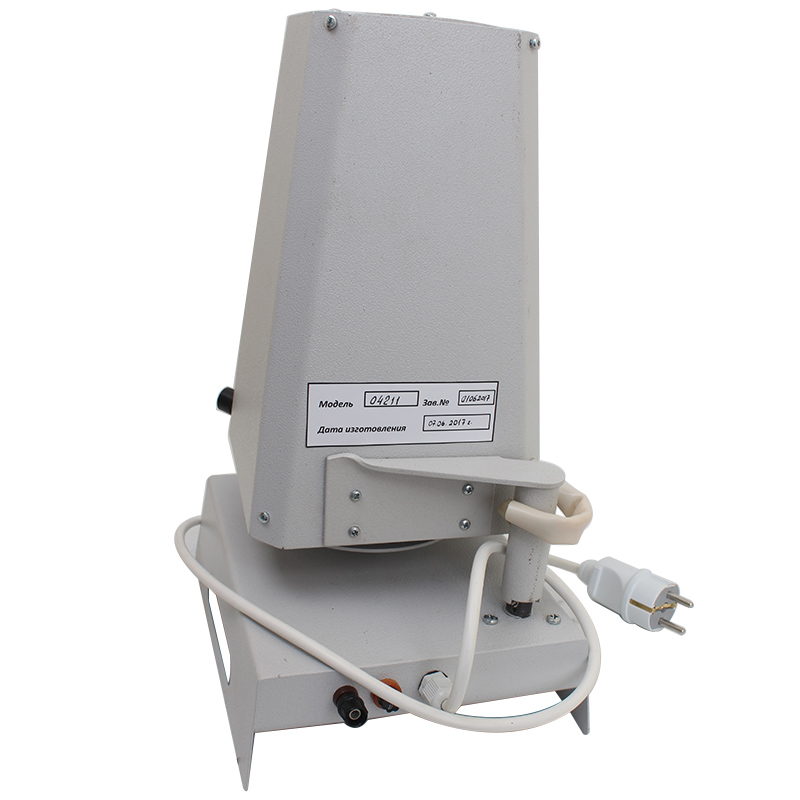

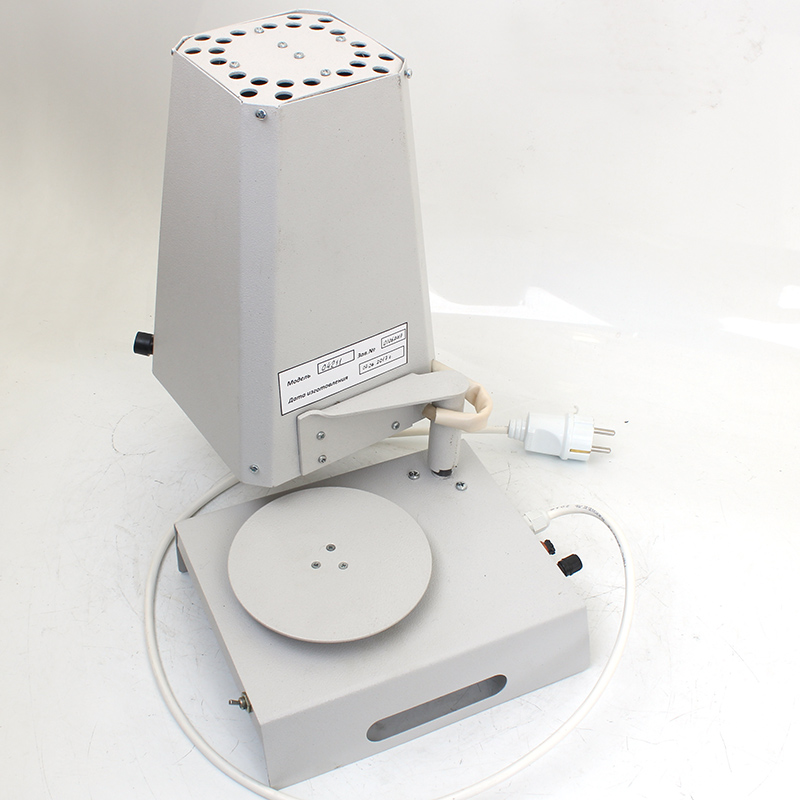

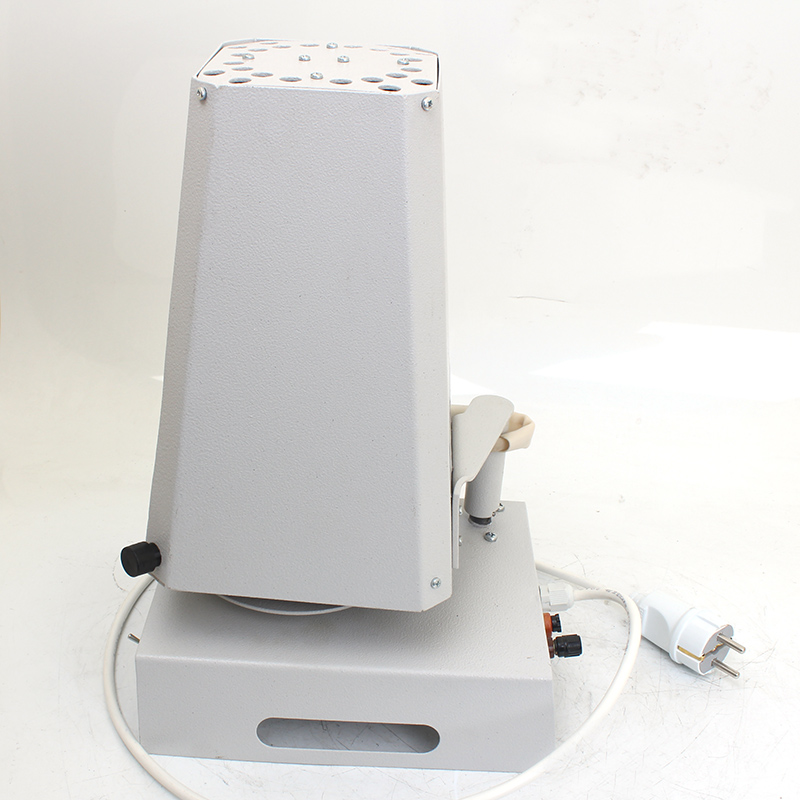

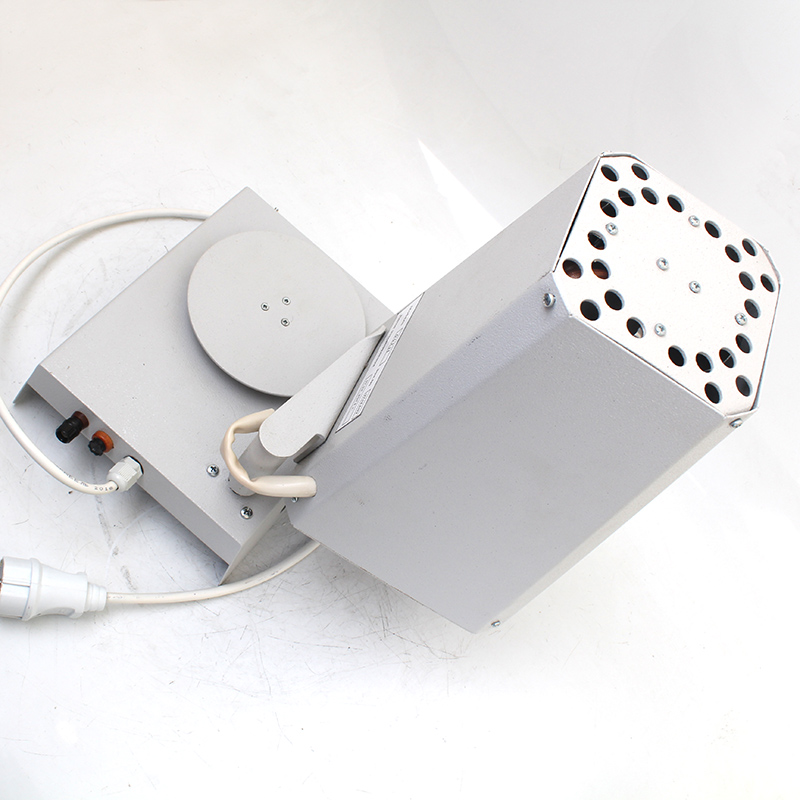

Аппарат для ускоренного определения влажности 04211

Аппарат для ускоренного определения влажности 04211 предназначен для высушивания смесей в процессе определения влажности по ГОСТ 23409.5-78.

Область применения

Аппарат предназначен для использования в цеховых, центральных заводских лабораториях формовочных материалов и в исследовательских лабораториях предприятий и организаций.

Условия эксплуатации

Аппарат 04211 по устойчивости к климатическим воздействиям соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69.

Аппарат рекомендуется эксплуатировать в лабораторном помещении, отвечающем следующим требованиям:

• температура окружающей среды от + 10 до + 35°C;
• относительная влажность воздуха не более 80%.

Особенности конструкции

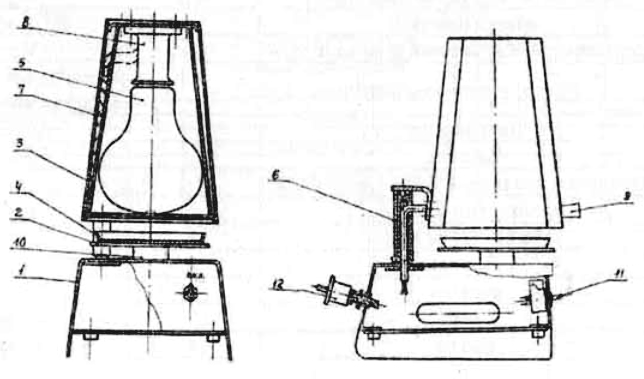

Конструкция аппарата ускоренного определения влажности 04211

• 1 - основание.
• 2 - платформа.
• 3 - кожух.
• 4 - чашка.
• 5 - лампа.
• 6 - узел поворота.
• 7 - конус.
• 8 - патрон.
• 9 - ручка.
• 10 - втулка.
• 11 - переключатель.
• 12 - вилка.

На рисунке выше показан общий вид и расположение составных частей аппарата. Аппарат состоит из основания 1, на котором установлен узел поворота 6, к которому прикреплен кожух 3 на защитный конус 7. Внутри кожуха прикреплен патрон 8, в который ввернута лампа 5. На основании 1 закреплена втулка 10, на которую опирается платформа 2. На платформу устанавливается чашка 4. На кожухе установлена ручка 9, за которую поворачивают кожух для удобства установки чашки на платформу.

На передней стенке основания установлен переключатель 11.

На задней стенке основания установлены клемма заземления и держатель предохранителя, там же имеется штепсельная вилка 12 для включения в электрическую сеть.

Работа аппарата сводится к высушиванию пробы, размещенной в чашке, в соответствии с ГОСТ 23409.5-78. Для установки и снятия чашки кожух с лампой отводится в сторону до упора.

Комплект поставки

1. Аппарат определения влажности 04211 - 1 шт.
2. Руководство по эксплуатации - 1 экз.
