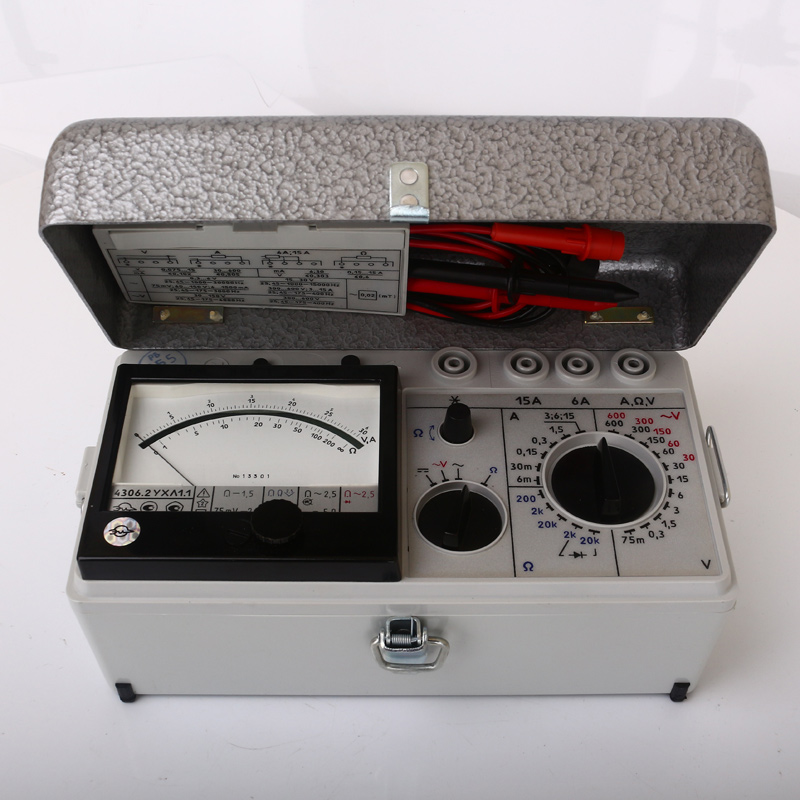

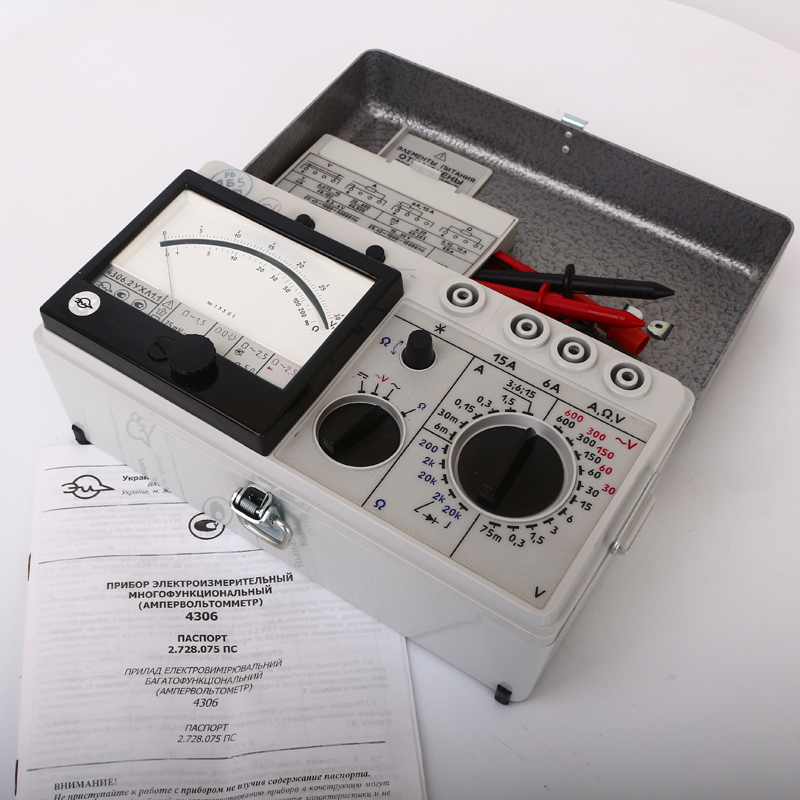

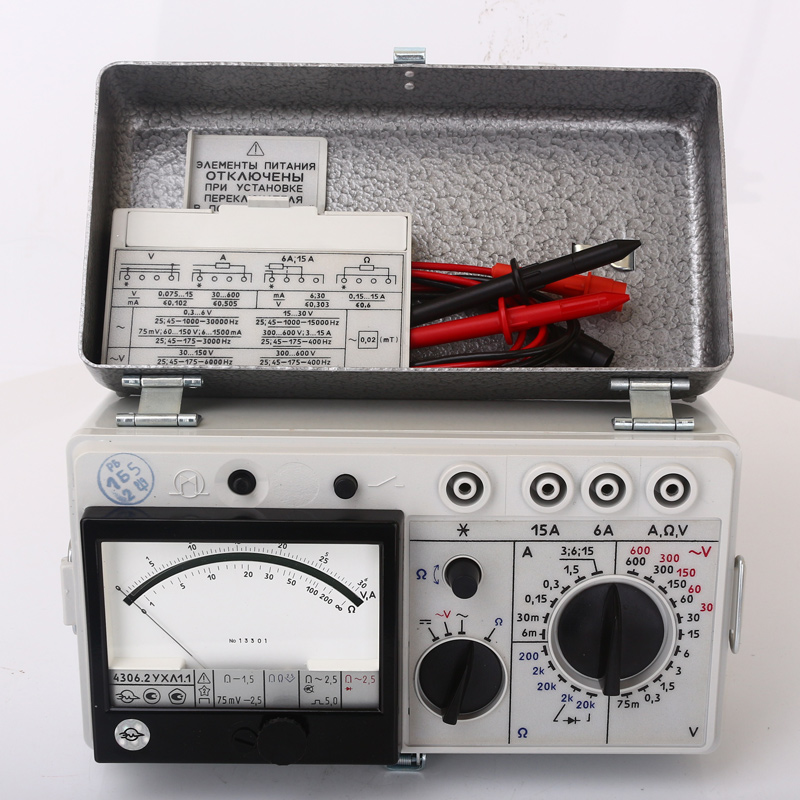

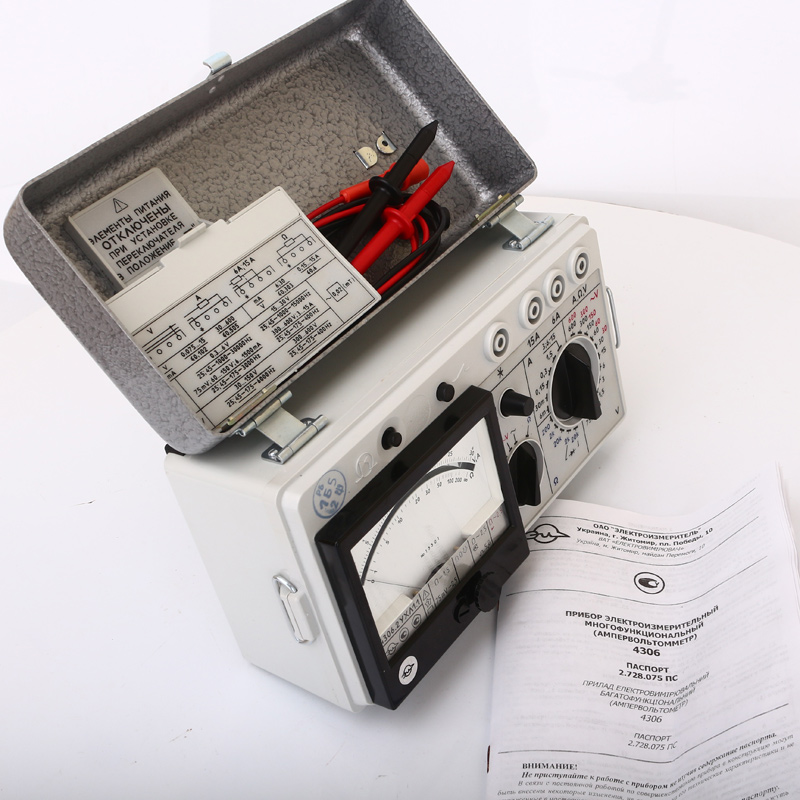

Ампервольтомметр 4306.2 УХЛ1.1
ТК Деловые линии 29.04.2024 * 1050 ₽**
СДЭК 30.04.2024* 920 ₽**
DPD 28.04.2024* 400 ₽**
Самовывоз 29.04.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Ампервольтомметры |
| Производитель | Электроизмеритель |
| Дополнительные характеристики | |
|---|---|
| Питание | Автономное |
| Конструктивное исполнение | стрелочные |
| Область применения | Железнодорожный транспорт |
| Класс точности | 1,5, 2,5 |
Ампервольтомметр 4306.2 УХЛ1.1 используется при ремонте и эксплуатации технических средств железнодорожного транспорта, в т.ч. устройств сигнализации, централизации и блокировки для измерения:
- силы и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых рельсовых цепей (в форме однополярных прямоугольных импульсов – с помощью механического поводка);
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы с коэффициентом искажений до 30% и несинусоидальной формы, в т.ч. среднеквадратического значения силы и напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50 и 75Гц (без учета пауз между импульсами – с помощью механического поводка), тональных рельсовых цепей с амплитудной манипуляцией 8 или 12Гц в диапазоне 420-5555Гц и фазоманипулированных сигналов на частоте 175Гц;
- сопротивления постоянному току;
- абсолютного уровня сигнала по напряжению переменного тока.
| Параметр | Значение |
| Сила постоянного тока, А (класс точности ±1,5 % (с механическим поводком ±5 %)) |
0 ... 0,006 0 ... 0,03 0 ... 0,15 0 ... 0,3 0 ... 1,5 0 ... 3 0 ... 6 0 ... 15 |
| Сила переменного тока (c электронным преобразователем СКЗ) , А (класс точности ±2,5 % (с механическим и электронным поводком ±5 %)) |
0 ... 0,006 0 ... 0,03 0 ... 0,15 0 ... 0,3 0 ... 1,5 0 ... 3 0 ... 6 0 ... 15 |
| Напряжение постоянного тока, В (класс точности ±1,5 % (с механическим поводком ±5 %)) |
0 ... 0,075 0 ... 0,03 0 ... 1,5 0 ... 3 0 ... 6 0 ... 15 0 ... 30 0 ... 60 0 ... 150 0 ... 300 0 ... 600 |
| Напряжение переменного тока, В (c электронным преобразователем СКЗ) (класс точности ±2,5 % (с механическим и электронным поводком ±5 %)) |
0 ... 0,075 0 ... 0,03 0 ... 1,5 0 ... 3 0 ... 6 0 ... 15 0 ... 30 0 ... 60 0 ... 150 0 ... 300 0 ... 600 |
| Напряжение переменного тока, В (без электронного преобразователя СКЗ) (класс точности ±2,5 % (с механическим поводком ±5 %)) | 0 ... 30 0 ... 60 0 ... 150 0 ... 300 0 ... 600 |
| Сопротивление постоянному току, кОм (класс точности ±2,5 %) |
0 ... 0,2 0 ... 2 0 ... 20 0 ... 200 0 ... 2000 |
Преимущества
- линейная шкала;
- отдельное гнездо 6 и 15 А;
- металлическая крышка с ручкой для переноски и ремень;
- пик фактор от 1 до 3;
- закрытый вход на переменном токе
| Параметр | Значение |
| Входное сопротивление вольтметра | до 30 В - 10 кОм/В от 60 В - 2 кОм/В |
| Частотный диапазон, Гц | 25 ... 45-175-1000 -3000-15000-30000 |
| Диапазон рабочих температур, °С | от - 30 до +40оС |
| Относительная влажность воздуха при температуре 25 °С, % | 80 |
| Питание (потребление не более 3 мА [10 мА-200 Ом]) |
3 (А316)х 1,5 В |
| Габаритные размеры, мм | 240х140х140 |
| Масса, кг | не более 1,5 |
Работа устройства
Элементы электрической схемы прибора 4306.2 УХЛ1.1 расположены на печатных платах и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство и подсоединительные гнезда размещены на лицевой стороне прибора.
Камера электрохимического источника тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания электронного преобразователя, омметра и автоматической защиты расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимического источника тока без нарушения клейма предприятия - изготовителя. Без электрохимического источника тока устройство автоматической защиты не работоспособно.
В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутрикатушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,075 мA.
Расширение диапазонов измерения на постоянном и переменном токе осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.
Для измерения силы и напряжения переменного тока в приборе применен электронный преобразователь среднеквадратического значения на микросхеме AD737 (режим " ~ "), а также однополупериодный выпрямитель(режим "~ V") для измерения напряжения переменного тока, выполненный на полупроводниковых кремниевых диодах. Показания прибора в этом режиме пропорциональны среднеквадратическому значению сигнала синусоидальной формы. При измерении сигналов тональных рельсовых цепей в режиме электронного преобразователя, величина измеряемого сигнала отображается в среднеквадратических значениях с учетом пауз. При измерении силы и напряжения переменного тока прибор имеет закрытый вход. При измерении напряжения переменного тока в режиме "~ V " уровень постоянной составляющей не должен превышать 10 В.
Измерение прибором сигналов кодовых рельсовых цепей на частотах 25; 50; 75 Гц проводится как с помощью механического поводка, так и с помощью электронного поводка (модификация 4306.1). При этом величина измеряемого сигнала отображается в среднеквадратических значениях без учета пауз.
Эксплуатация
Прибор, изготавливаемый для работы в макроклиматических районах с умеренно- холодным климатом, имеет исполнение УХЛ 1.1 по ГОСТ 15150, при этом диапазон температур рабочих условий применения от минус 30 до плюс 40 °С.
